Релейная защита
В настоящее время на объектах электроэнергетики различных типов и классов напряжения активно продолжается переход от устаревших электромеханических к современным микропроцессорным устройствам и системам релейной защиты. Главными преимуществами замены электромеханических реле на микропроцессорные являются компактность, гибкость в настройке, возможность интеграции систем релейной защиты в АСУ ТП подстанций и электростанций, а также удобство эксплуатации. ООО «Сеть-Автоматика» предлагает помощь в выборе типов, проектирование, поставку и внедрение цифровых терминалов и шкафов релейной защиты, а также их интеграцию в АСУ ТП объектов.
Виды защит и используемые терминалы
Мы предлагаем широкий спектр устройств и систем релейной защиты линий, шин и трансформаторов для подстанций и распределительных устройств различных классов напряжения:
- защиты воздушных и кабельных линий 0,4 – 35 кВ;
- защиты линий 110 кВ и выше, в т.ч. дифференциально-фазные защиты (ДФЗ), дифференциальные защиты линий (ДЗЛ), ВЧ защиты, дистанционные защиты и пр.;
- дифференциальные защиты шин (ДЗШ) и ошиновки (ДЗО);
- защиты силовых трансформаторов (дифференциальные, резервные), устройства управления приводом РПН;
- защиты подстанционного оборудования – защиты вводов, секционных выключателей, отходящих линий, дифференциальная защита двигателя, системы автоматического включения резерва (АВР);
- дуговая защита.

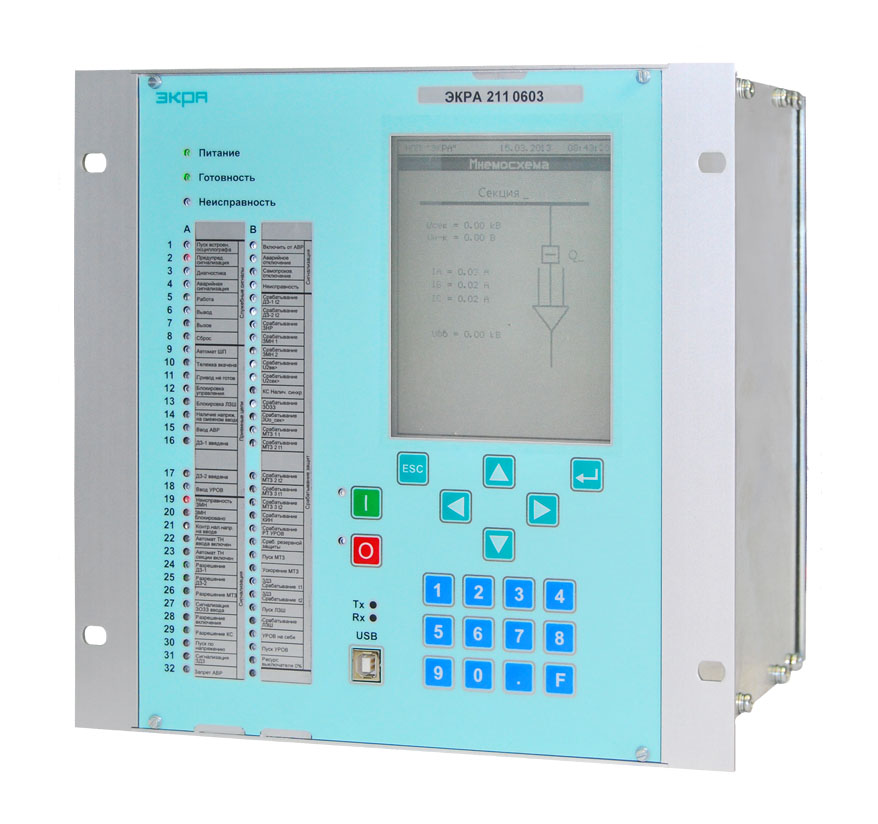

В наших решениях используется оборудование РЗА отечественных производителей: «НПП Бреслер», «Релематика», «НПП ЭКРА», «ЧЭАЗ», «НТЦ Механотроника», «Механотроника РА», «РАДИУС Автоматика», «ПАРМА» а также ведущих импортных производителей: «ABB», «Siemens», «Schneider Electric» и др.

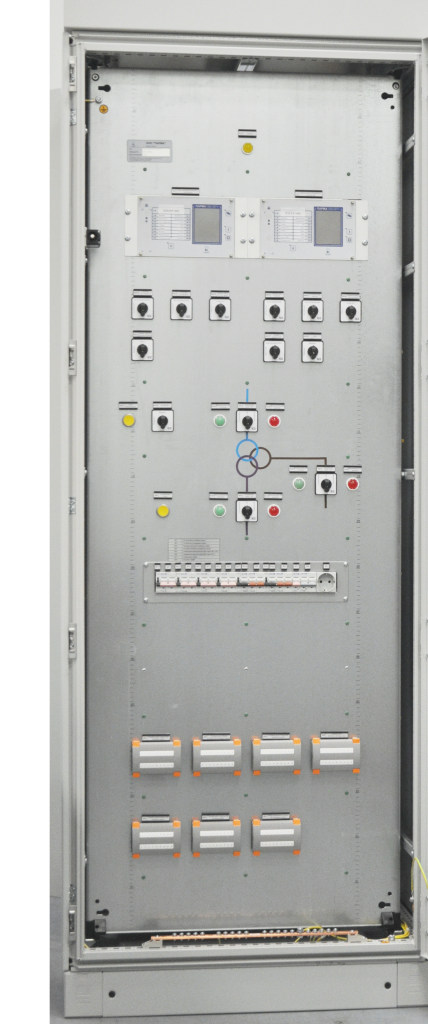

Разработка и производство шкафов РЗА
Проектно-конструкторский отдел компании в сотрудничестве с отделом производства компании «ПАРМА» принимает в разработку и производство шкафы релейной защиты и автоматики любых типов:
- шкафы защиты и автоматики трансформаторов и автотрансформаторов;
- шкафы дифференциальной защиты шин;
- шкафы основных защит линий;
- шкафы резервной защиты линий и автоматики управления выключателями;
- шкафы защиты и автоматики секционных (шиносоединительных) выключателей;
- шкафы центральной сигнализации;
- шкафы оперативной блокировки разъединителей;
- шкафы и панели щитов управления и др.
Наполнение шкафов может производиться как комплектующими, выбранными и поставленными Заказчиком, так и оборудованием, подобранным нашими разработчиками, исходя из требований надежности и условий эксплуатации. Для разработки и изготовления шкафа РЗА необходимо направить технические требования, техническое задание или задание заводу-изготовителю на общий электронный адрес компании info@setavt.ru. Ответ со сроками и стоимостью будет направлен в течение 3-5 рабочих дней.
Интеграция в АСУ ТП и АСДУ
Современные цифровые терминалы релейной защиты являются источником большого объема информации о состоянии защищаемой линии или электроустановки – от положения коммутационных аппаратов до фактов и параметров срабатывания защит. Устройства защиты, оснащенные интерфейсами RS-232, RS-485 или сетевыми адаптерами Ethernet способны передавать эти данные в системы сбора, обработки и ретрансляции информации объектов, а также принимать и исполнять команды управления, используя протоколы ModBus, МЭК 60870-5-101/103/104 или МЭК 61850-8.1 (MMS, GOOSE).
Использование терминалов РЗА в качестве источника данных для АСУ ТП и АСДУ позволяет существенно сэкономить на оснащении объектов оборудованием телемеханики, что особенно актуально для небольших энергообъектов или электросетей промышленных предприятий.
ООО «Сеть-Автоматика» имеет большой практический опыт интеграции оборудования релейной защиты в системы телемеханики и организации локальных систем управления объектами, включающими терминалы РЗА.
